扫路车扫地车全车10个系统操作解析附图

发布时间:2014-04-06 已有人关注
【内容导读:】

道路清扫车控制箱功能开关




1、控制箱(图六)

扫路车控制箱位于驾驶室中两座椅之间,除箱体倾翻及后门开关外,作业中所有的操作都在这里进行。

2、功能开关

扫路车功能开关位于驾驶室仪表盘下侧,分上、中、下三档。上位:吸口前部抬起(遇有大的块状垃圾);中位:执行控制盒指令,一般作业;下位:临时中止作业,全部清扫系统处于回收位置。

3、取力器开关

扫路车取力器开关在方向盘右侧。接通这个开关,液压系统中的倾翻液压回路油泵运转。

4、手动阀

扫路车手动阀组固定在车左侧副油箱底部,有两个操作手柄,左边的一个控制箱体起落,另一个控制后舱门的开闭。

5、安全支架(图八)

扫路车安全支架

安全支架位于副框架中部。扫路车在无论何种理由升起箱体时,都不应忽略撑起安全架。

6、游动软管(用户需要,订货时提出)

游动软管在箱体顶部,能够绕车旋转270度,使用时,连接加长管,扫路车可以吸入扫刷无法清扫的道路隔离带或人行道的垃圾,还可以伸入2m深的井内抽吸污水污物。

7、压力调节器(图九)

 扫路车压力调节器

扫路车压力调节器的旋钮在副框架横梁两端靠近吸口处,用以调节宽刷对地面工作压力的大小。

8、喷枪

水喷枪挂在车左后轮档泥板上方,用来冲洗箱体及车外表。

9、PC主机

控制箱上的所有指令全部由一个PC机负责处理后再去控制元件柜里的电磁铁。

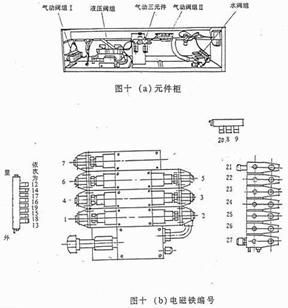

10、元件柜(图a、图b)

              扫地车元件柜

    扫路车元件柜在箱体右侧副发动机散热器下方,是一个便于接触的位置。这里集中了液压、气动和水系统中几乎所有电磁阀,扫路车的日常调整、检查、维修等常常在这里进行。
